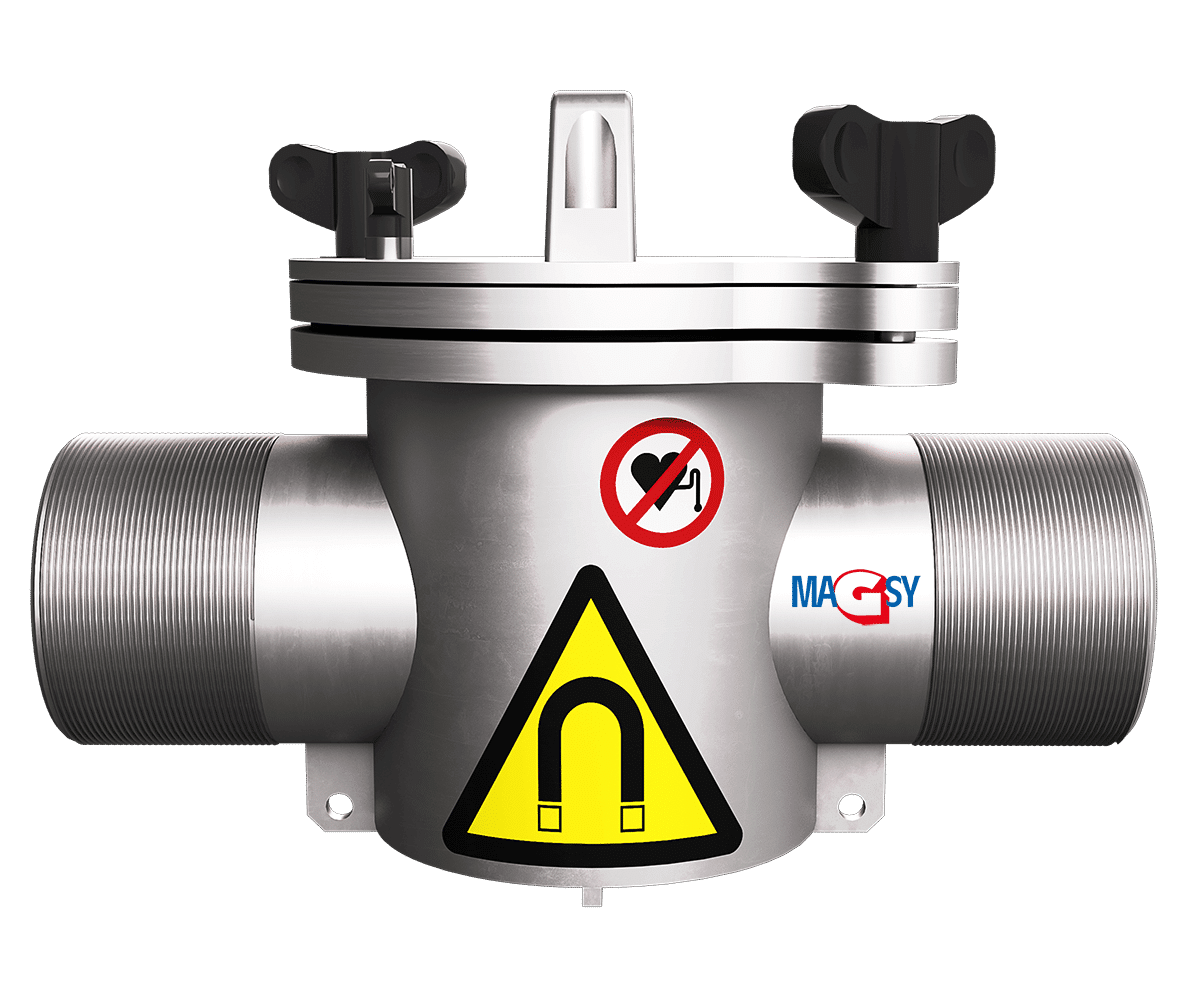

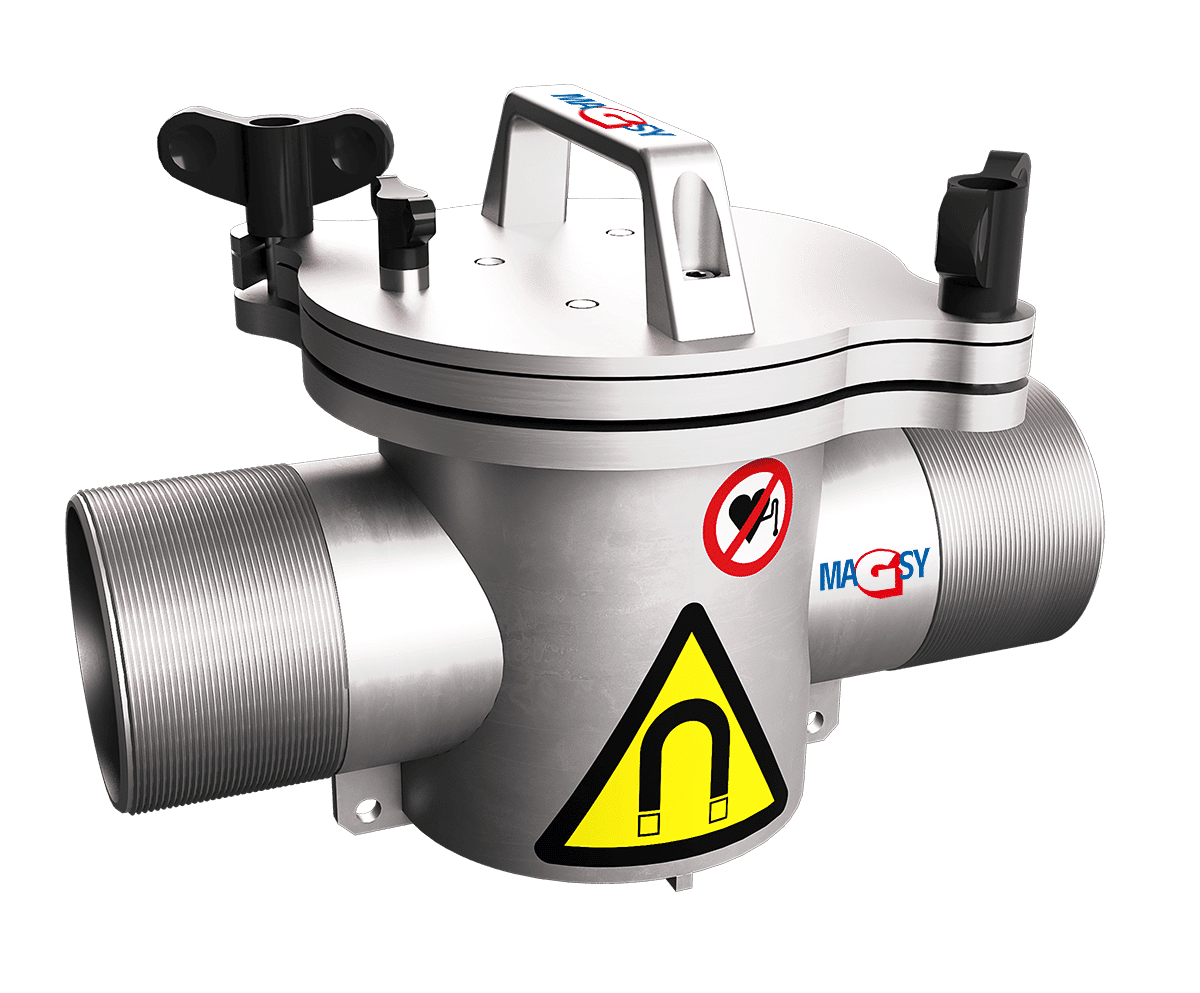

Separador de tanques de fluxo

O desempenho magnético de ponta, juntamente com o acabamento perfeito e o sistema de limpeza, satisfazem as necessidades dos clientes mais exigentes de vários setores industriais, onde são impostas elevadas exigências à pureza do produto final.

Quais são as vantagens do separador de tanque MF CIS?

• Manuseamento e limpeza muito fáceis, flexibilidade.
• Possibilidade de instalação fixa na posição de receção do material.
• Elevada força de arranque e indução magnética.
• Preparado para sistemas de tubagem de uso comum – 80 mm (G 3“) e 100 mm (G 4”).
• Cumpre as normas para utilização na indústria alimentar, por exemplo, EN 1935/2004.
• É fabricado em aço inoxidável 1.4301.
• Acessórios: filtro cónico ou plano desmontável + caixa de proteção.
• Resistência, durabilidade, prontidão de montagem.
• Certificado de propriedades magnéticas – medido com instrumentos calibrados e pessoal qualificado. Inspeção regular e medições de controlo pelo departamento de assistência MAGSY diretamente nas suas instalações.
• Incluído no sistema de entrega rápida.

Separador de tanques de fluxo

Separador de tanques de fluxo

Separador de tanques de fluxo

Separador de tanques de fluxo

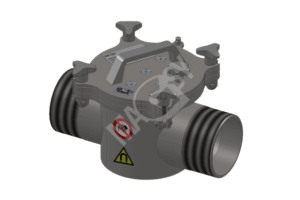

Modelos de tamanho dos separadores magnéticos para cisternas

O MF CIS é fabricado de série com parafusos roscados G3“ e G4” – 80 e 100 mm.

Função do separador MF CIS

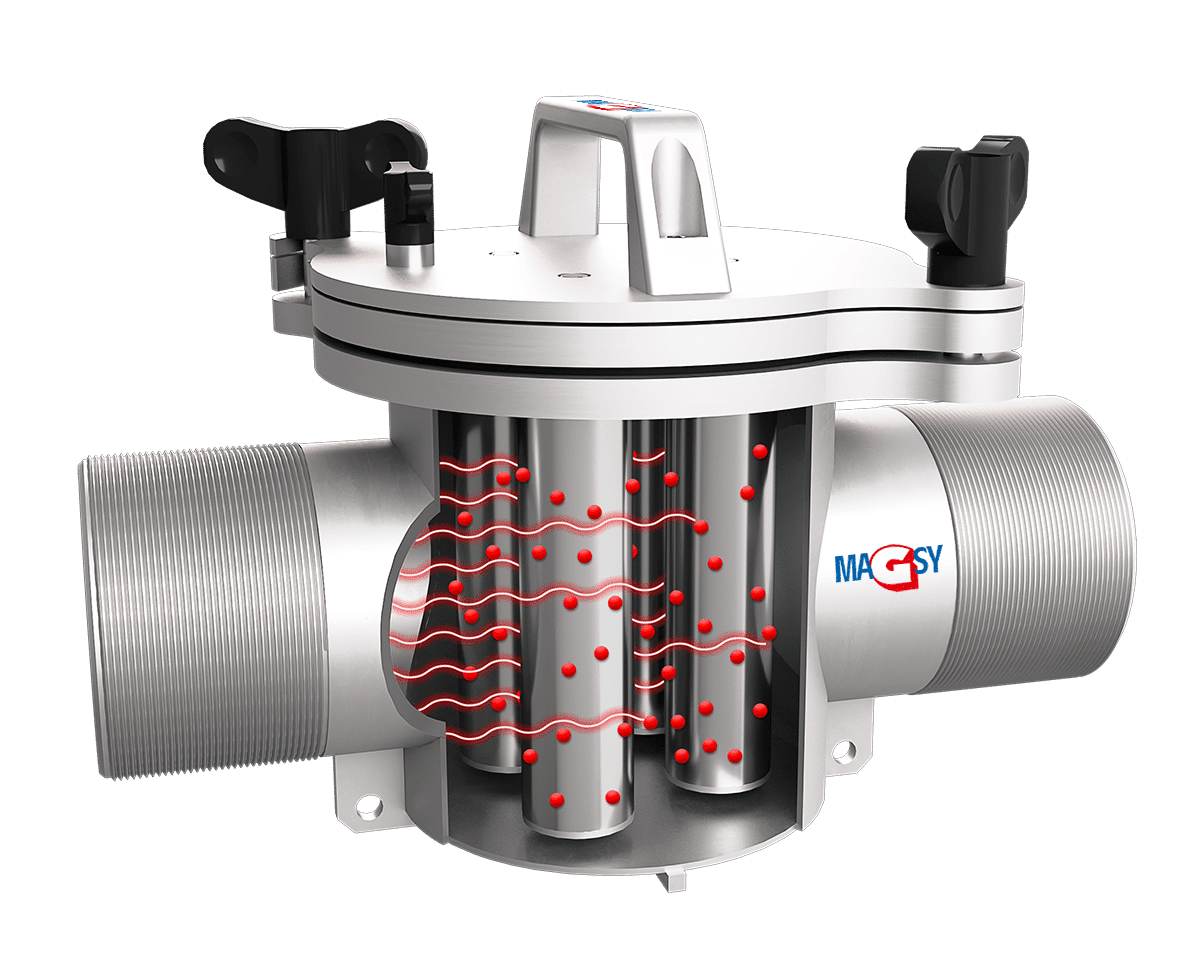

O material a granel passa por um labirinto perfeito de 4 tubos magnéticos com 30 mm de diâmetro, equipados com ímanes NdFeB. O corpo do separador magnético é concebido de forma a que, durante a descarga, não ocorram perdas de pressão nem um prolongamento significativo do tempo de descarga. É concebido para uma pressão máxima de 2 bar para materiais a granel não abrasivos.

Conceção do separador MF CIS

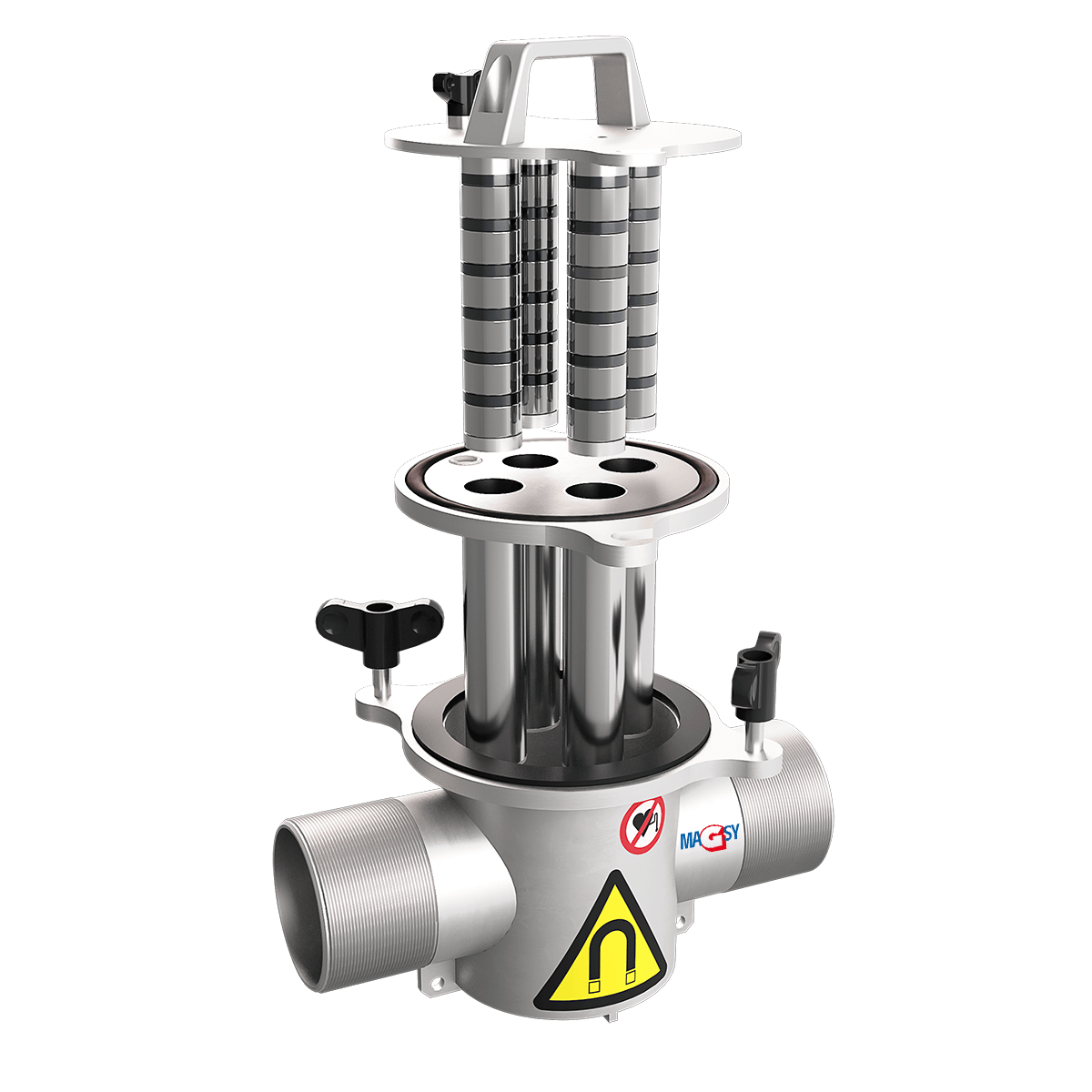

O separador é composto por duas partes totalmente removíveis – o corpo do separador e o componente magnético. O componente com tubos magnéticos é removido do corpo do separador magnético por meio de um fecho de baioneta e, com a ajuda de uma alça, os núcleos magnéticos de neodímio são puxados para a posição superior. Isso desmagnetiza os tubos de cobertura de aço inoxidável e os metais caem.

Informações sobre a qualidade do processamento

Prestamos atenção à alta qualidade dos separadores magnéticos

Procedimento de limpeza do separador magnético de cisterna

É utilizada uma caixa de segurança para proteger os núcleos magnéticos contra danos durante a limpeza, protegendo também o separador durante o transporte no espaço de armazenamento do tanque. Como equipamento adicional, oferecemos um ecrã cónico ou plano, incluindo uma peça intermédia, que pode ser instalado no MF CIS, se necessário.

O separador é fabricado em aço inoxidável 1.4301 com superfície jateada. Os tubos de cobertura dos núcleos magnéticos são fabricados em aço inoxidável 1.4301 polido. Por encomenda, também podemos produzir um separador para tanque totalmente polido.

O peso total de 12 kg permite uma operação descomplicada por uma única pessoa.

Especificações técnicas básicas

Equipamento magnético

• Ímanes de NdFeB de alta potência em tubos de cobertura de aço inoxidável polido

Resistência térmica do material magnético

• Padrão até 80 °C

Desempenho magnético

• Padrão de nível III. – Elevada força de arranque e indução

Material do separador

• Norma: aço inoxidável 1.4301 / AISI 304
• Opcional: aço inoxidável 1.4404 / AISI 316 L (para pH ácido)

Resistência à pressão

• Padrão: 2 bar
• Uma versão para uma pressão mais elevada pode ser preparada por encomenda

Tratamento de superfície

• Superfícies externas e corpo do separador: jateados mecanicamente com mistura cerâmica
• Superfície exterior dos tubos de cobertura: polida

Elementos de ligação

• Tubo roscado standard de 80 ou 100 mm
• Pode ser adaptado com engates rápidos anti-chama por encomenda

Material de vedação

• Norma: vedação que atende aos requisitos da indústria alimentar
• Opcional: vedante azul detetável para a indústria alimentar ou por encomenda

Acessórios funcionais opcionais

• Caixa de segurança durável MF CIS – protege os núcleos magnéticos durante a limpeza e o separador durante o transporte (equipada com escova e pano – em conformidade com a indústria alimentar e 2 porcas borboleta sobressalentes)
• Filtro cónico (5 mm) ou filtro plano (15×15 mm) incluindo espaçador
