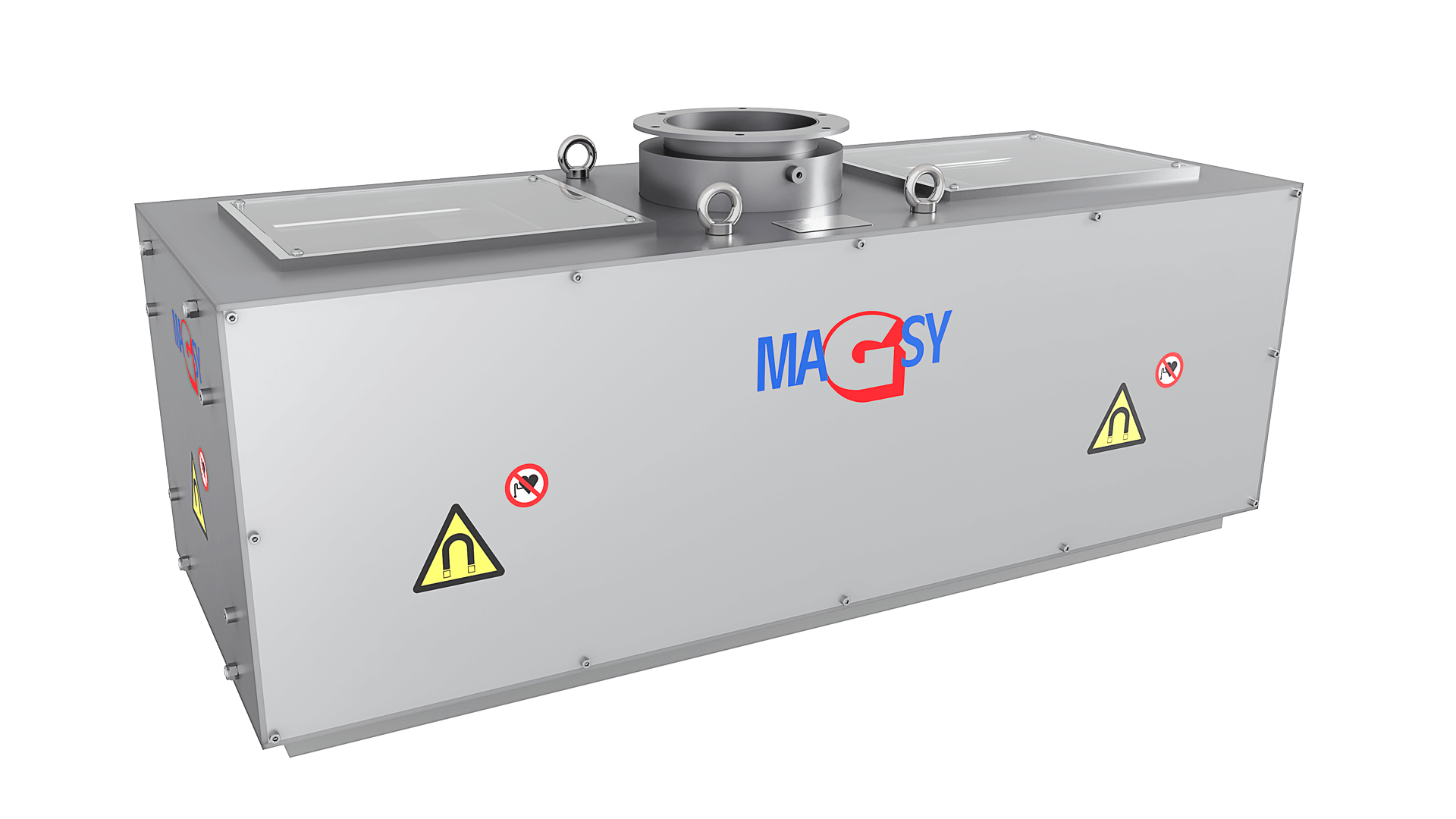

Separadores magnéticos de placas MSP FAC com sistema de limpeza automática
Os separadores magnéticos de placas destinam-se tanto à proteção dos equipamentos tecnológicos (versão com núcleo de ferrite) como ao controlo e à garantia da qualidade do produto final (versão com núcleo de neodímio).
O elevado desempenho magnético, aliado a um acabamento de excelência e ao sistema de limpeza, satisfaz as necessidades dos clientes mais exigentes de diversos setores industriais, nos quais são impostos requisitos elevados à proteção dos equipamentos tecnológicos e à pureza do produto final.
✓ Sistema de limpeza automática
✓ Núcleo de ferrite ou de neodímio
✓ Proteção da tecnologia
✓ Controlo do produto final

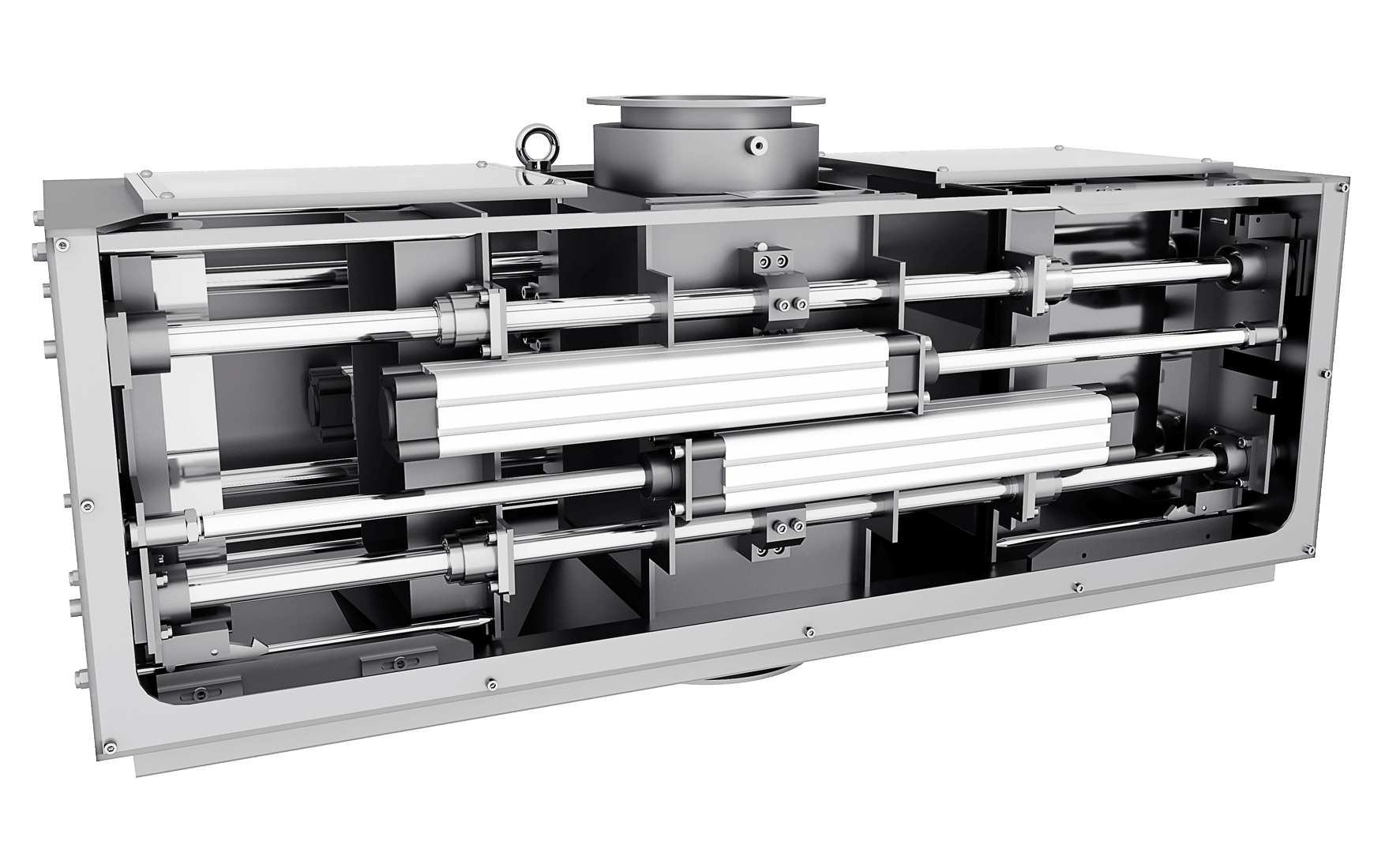

Princípio de funcionamento do separador MSP FAC
O separador magnético é comandado por componentes pneumáticos FESTO. O sistema de controlo SIEMENS, incluído no fornecimento, pode ser utilizado na maioria das instalações industriais. O material a separar é alimentado pela zona central, onde um defletor de distribuição ajustável direciona uniformemente o fluxo de material para as placas magnéticas. Durante o processo de limpeza automática, as placas deslocam-se para as zonas laterais do separador, onde são desmagnetizadas e as impurezas captadas caem automaticamente nas descargas laterais. Graças à conceção exclusiva dos núcleos magnéticos, a gama MSP alcança excelentes propriedades magnéticas em toda a secção transversal do fluxo de material.
Vantagens do separador magnético MSP FAC com sistema de limpeza automática
✓ Automatização do processo de limpeza aumenta a produtividade, dispensa a intervenção do operador e contribui, assim, para eliminar o eventual incumprimento do intervalo de limpeza causado pelo fator humano. Outra vantagem importante é o elevado nível de segurança no trabalho
✓ Utilização em instalações com elevada incidência de impurezas ferromagnéticas
✓ Intervalo de limpeza ajustável em função da quantidade de impurezas captadas
✓ Possibilidade de ligação ao sistema de controlo central (de série, contactos livres de potencial; opcionalmente, PROFINET ou PROFIBUS)
✓ Campo magnético profundo, elevada força de arrancamento e indução magnética
✓ Adequado também para materiais com fraca fluidez e para materiais abrasivos a granel – revestimento interno com poliuretano resistente à abrasão – conforme para utilização na indústria alimentar
✓ Para posições em que seja exigida a mais elevada qualidade de separação ou exista uma maior incidência de impurezas ferromagnéticas muito finas, foi desenvolvido um separador de placas com 7 circuitos magnéticos
✓ Cumpre as normas aplicáveis à utilização na indústria alimentar, por exemplo, a EN 1935/2004
✓ É fabricado em aço inoxidável 1.4301, com componentes de comando de fabricantes de renome FESTO, Siemens e Rittal
✓ Preparado para sistemas de tubagem DN 150/200/250/300. A ligação pode ser adaptada através de peças de transição
✓ Resistência, durabilidade e preparação para montagem. Opcionalmente, o fornecimento pode incluir a colocação em funcionamento e a formação do pessoal
✓ Assistência técnica diretamente no local ou, em alternativa, por gestão remota através de um módulo GSM
✓ Certificado das propriedades magnéticas – medições efetuadas com instrumentos calibrados e por pessoal qualificado
✓ Inspeção anual regular e medições de controlo efetuadas pelo departamento de assistência técnica da MAGSY diretamente nas suas instalações
Áreas de aplicação dos separadores magnéticos de placas em instalações industriais
Separação para garantir a pureza do produto
Quando instalado numa posição destinada a garantir a segurança e a qualidade final do produto, o separador MSP FAC totalmente automatizado é equipado com um núcleo magnético de neodímio que atinge valores de excelência de indução magnética e força de arrancamento. Para posições em que é exigida a mais elevada qualidade de separação ou se prevê uma maior incidência de impurezas ferromagnéticas muito finas, foi desenvolvido um separador de placas com 7 circuitos magnéticos.
Modelos por dimensão
A gama de produtos MSP FAC é fornecida de série em dimensões para sistemas de tubagem com diâmetros de 150/200/250/300. Para outras dimensões, nomeadamente diâmetros inferiores, a instalação pode ser efetuada através de peças de transição.
✓ DN 150
✓ DN 200
✓ DN 250
✓ DN 300
Requisitos de ligação
✓ Alimentação elétrica: 230/16 A
✓ Pneumática: ar comprimido – 6 bar em permanência
Especificação técnica básica
Equipamento magnético
Ímanes de ferrite com conceção de campo magnético profundo ou ímanes NdFeB muito potentes, protegidos por uma placa de aço inoxidável 1.4301/1.4404
Resistência térmica do material magnético
Ferrite anisotrópica: 200 °C/NdFeB: de série até 80 °C – opcionalmente 120 °C ou 150 °C
Desempenho magnético
Ferrite: aprox. 2.100 G / 25 N no núcleo /// 1.800 G / 20 N na superfície de contacto
NdFeB: aprox. 6.000 G / 80 N no núcleo /// 4.500 G / 60 N na superfície de contacto
Material do separador
De série: aço inoxidável 1.4301 / AISI 304
Opcionalmente: aço inoxidável 1.4404 / AISI 316 L (para pH ácido)
Resistência à pressão
Não se destina a tubagens pressurizadas
PLC – controlo
Siemens
Componentes de comando pneumático
FESTO
Quadros de distribuição pneumática e elétrica
Rittal
Acabamentos de superfície
Superfícies exteriores e corpo do separador: granalhagem mecânica com mistura cerâmica
Elementos de ligação
De série: 150×150/200×200/250×250/300×300
Consoante os requisitos, a ligação pode ser adaptada à posição específica através de peças de transição
Para produtos com elevada formação de poeiras, recomenda-se a ligação a um sistema de despoeiramento – o separador dispõe de aberturas preparadas para a instalação – DN 50 – tubo liso
Material das vedações
De série: vedações que cumprem os requisitos da indústria alimentar
Opcionalmente: de acordo com os requisitos
Acessórios funcionais opcionais
Revestimento interno com poliuretano resistente à abrasão
Componentes de comando elétricos e pneumáticos para ambientes ATEX 22
Peças de transição para instalação em tubagens de outro diâmetro
Colocação em funcionamento e formação do pessoal
Maquinação e soldaduras dos componentes
Maquinação
Toda a maquinação é realizada em máquinas da própria unidade de produção e com tecnologia de engenharia mecânica própria da MAGSY CZ.
Soldaduras dos componentes
Executadas de acordo com os requisitos das normas tecnológicas em vigor para a soldadura de materiais inoxidáveis. Uma rigorosa inspeção final das soldaduras garante uma elevada qualidade de fabrico.
Para que aplicações é adequado o separador magnético de placas MSP FAC?
O separador magnético de placas MSP FAC é adequado para instalações onde seja necessário separar automaticamente impurezas ferromagnéticas de materiais a granel, proteger equipamentos tecnológicos ou garantir a pureza do produto final.
Proteção das tecnologias de produção
Captação de impurezas ferromagnéticas de maiores dimensões e proteção dos equipamentos de produção a jusante.
Pureza do produto final
Controlo do produto em posições que exigem uma elevada qualidade de separação e a captação de impurezas ferromagnéticas finas.
Como escolher um separador magnético de placas MSP FAC?
Ao selecionar o separador, é importante determinar se a sua principal função será proteger a tecnologia de produção ou controlar o produto final. Devem ainda ser considerados o tipo de núcleo magnético, o sistema de tubagem, as propriedades do material, a incidência de impurezas ferromagnéticas, a necessidade de ligação ao sistema de controlo central e as condições de funcionamento.
✓ proteção da tecnologia ou pureza do produto
✓ núcleo de ferrite ou de neodímio
✓ sistema de tubagem DN 150/200/250/300
✓ tipo e fluidez do material
✓ intervalo de limpeza automática
✓ ligação ao sistema de controlo central
Contacte-nos – teremos todo o gosto em aconselhá-lo!
O fabrico por medida é a nossa especialidade.
Ajudamo-lo a escolher a versão adequada do separador magnético de placas em função do material, do sistema de tubagem, da qualidade de separação pretendida e das condições específicas da instalação.
