O separador magnético para filtros têxteis destina-se à retenção de impurezas metálicas magnéticas presentes em líquidos ou em substâncias semelhantes, de consistência próxima do estado líquido, transportadas através de conjuntos de filtração.
A Magsy disponibiliza, para as barras magnéticas destinadas a filtros têxteis, vários níveis de indução magnética – força magnética. Em função do tipo de material que deve passar pelas barras magnéticas, é necessário selecionar a força magnética adequada, que os nossos especialistas recomendarão após analisarem consigo o ambiente de produção e as possibilidades tecnológicas.
Para algumas aplicações de separação, é necessário optar por um circuito magnético de maior profundidade, para que as impurezas metálicas sejam parcialmente atraídas a uma distância superior e, em seguida, firmemente retidas. Isto aplica-se sobretudo à separação magnética e à retenção de impurezas ferromagnéticas de maiores dimensões.
Noutras aplicações, pelo contrário, é necessário reduzir ao mínimo possível a profundidade do circuito magnético, para maximizar a força de retenção e assegurar que até as impurezas ferromagnéticas mais finas, com a consistência de lodo pastoso, permaneçam retidas de forma fiável após a sua captura.
Tudo isto em combinação com uma parede muito fina que separa o líquido dos ímanes. Normalmente, utilizamos espessuras de 0,5 a 0,7 mm, consoante a força magnética selecionada e os requisitos de qualidade da separação magnética.

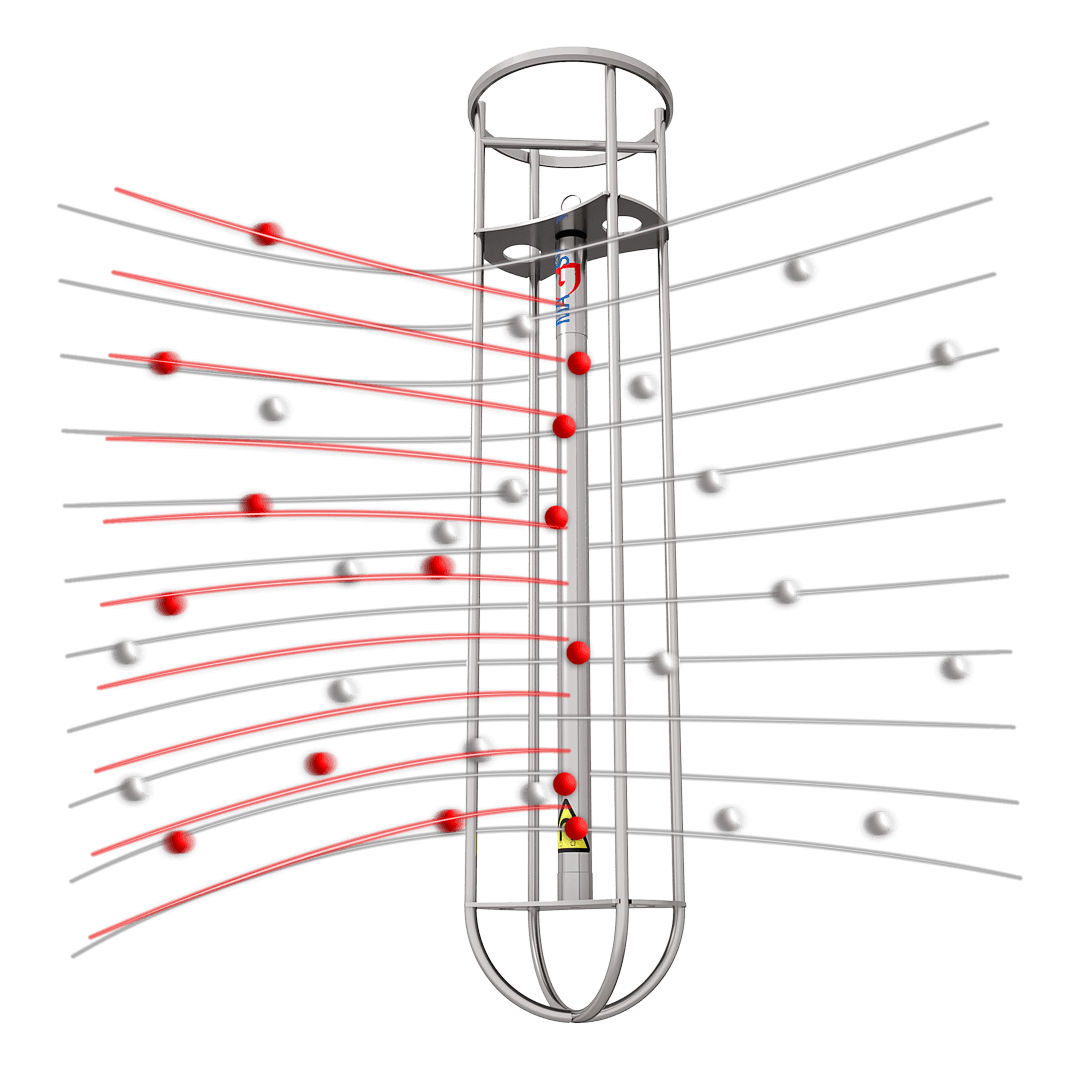

Em qualquer caso, é sempre necessário assegurar o contacto mais próximo possível entre a impureza metálica e a barra magnética. Nos filtros têxteis, este contacto é geralmente difícil de garantir e é compensado por um período mais longo de permanência do líquido no filtro de vela, o que, entre outros efeitos, prolonga os tempos de processo.
Por este motivo, a nossa empresa também oferece o reforço da separação magnética através da instalação de duas barras magnéticas num suporte especialmente adaptado. Assim, não é necessário prolongar o tempo de permanência na unidade de filtração e a probabilidade de retenção de impurezas ferromagnéticas aumenta graças ao reforço quantitativo das barras magnéticas instaladas no suporte.
A título informativo, pode descarregar um gráfico que mostra como a indução magnética e a força de arranque diminuem em função da distância à barra magnética. Isto confirma que a instalação de um maior número de barras aumenta a probabilidade de retenção de impurezas ferromagnéticas.

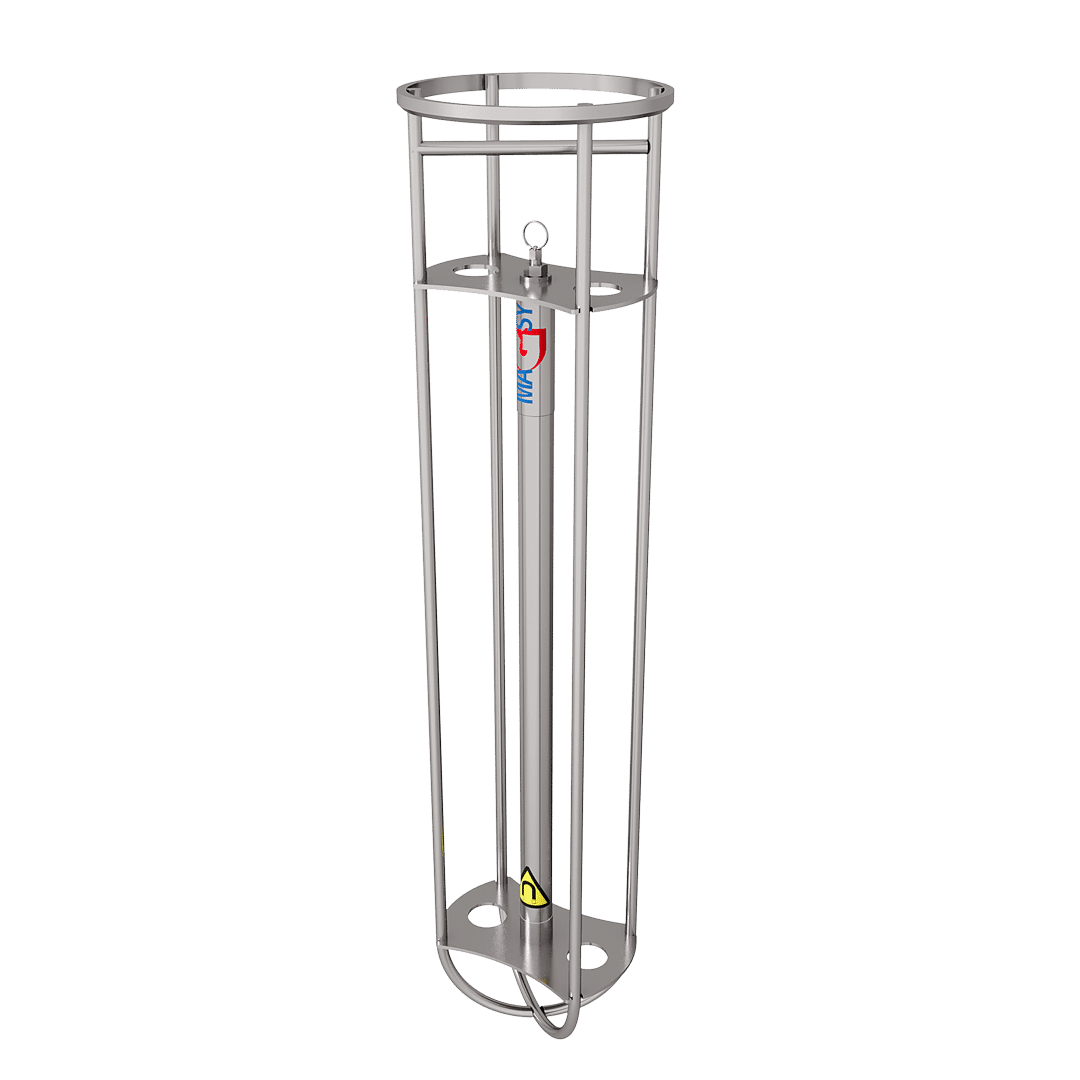

As barras magnéticas são instaladas em suportes especialmente desenvolvidos e concebidos diretamente para a maioria das dimensões dos filtros de tecido, podendo alojar uma ou duas barras magnéticas. O suporte encaixa de forma prática e ergonómica na ranhura do filtro de vela e, mesmo após a sua instalação, é garantida a máxima estanquidade de todo o sistema.
O número de barras a instalar depende da tecnologia de produção e dos requisitos do cliente relativamente ao resultado da separação magnética.

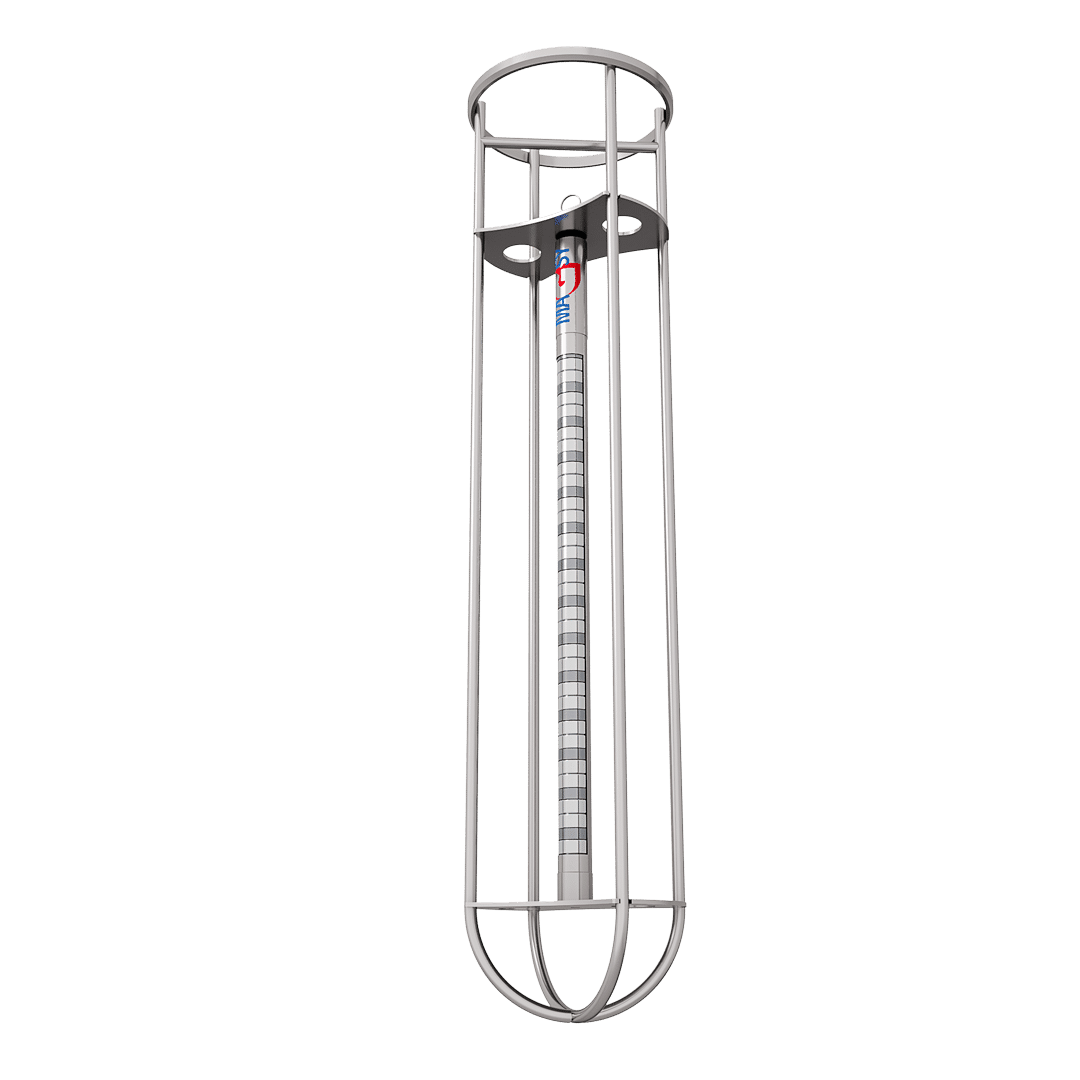

O íman para filtros têxteis com uma barra (MTF – 1) é composto por uma barra magnética e um suporte de aço inoxidável para uma barra.
O íman para filtros têxteis com duas barras (MTF – 2) é composto por duas barras magnéticas e um suporte de aço inoxidável para duas barras.
Na parte superior existe um rebaixo concebido para garantir a fixação perfeita da barra magnética durante a sua instalação no suporte auxiliar.
O circuito magnético aberto, especialmente concebido com um arco mais curto ou mais longo entre as peças polares, garante a máxima força magnética – força de arranque – de acordo com as suas necessidades.
A versão standard é fabricada em aço inoxidável 1.4301 / AISI 304. Mediante pedido, para utilização em ambientes com pH agressivo, podemos fornecer uma versão em material 1.4404 / AISI 316. Todos os materiais possuem qualidade certificada em conformidade com as normas da UE.
A resistência térmica das barras magnéticas é, por norma, de até 80 °C. Mediante pedido, podemos preparar a barra magnética para utilização a temperaturas superiores, até 200 °C. Para temperaturas mais elevadas, é necessário considerar uma redução dos valores magnéticos standard na ordem dos 10–20 %, consoante a resistência térmica selecionada.
O acabamento superficial do suporte é realizado por jateamento com microesferas cerâmicas, resultando numa superfície mate uniforme. A solução global é robusta, resistente e permite uma utilização mais exigente.

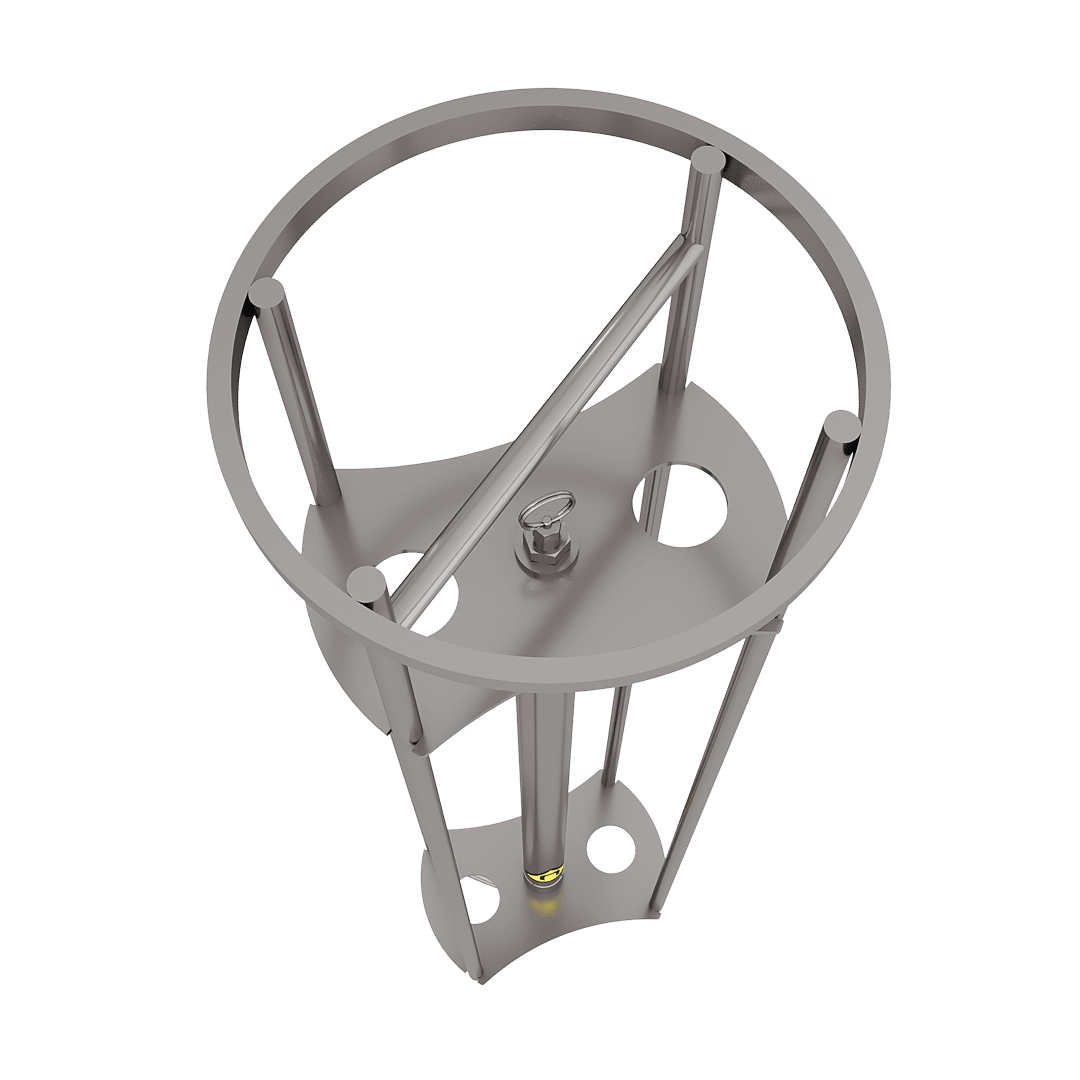

Na parte superior do suporte das barras magnéticas encontra-se um êmbolo telescópico, que garante a fixação segura da barra magnética no suporte e permite igualmente a sua remoção muito fácil durante a limpeza.
Um elemento muito importante do suporte das barras magnéticas é a divisória aligeirada e perfurada em aço inoxidável, que serve sobretudo, por razões de segurança, para assegurar a separação perfeita das barras magnéticas durante a limpeza. Isto aplica-se à versão com duas barras instaladas.
Depois de retirar a barra magnética do suporte, basta limpá-la no sentido do seu eixo. Se optar por um suporte com duas barras magnéticas, retire-as uma de cada vez.
Como o circuito magnético termina, em ambos os lados da barra magnética, a uma distância suficiente da respetiva extremidade, as impurezas metálicas soltam-se com grande facilidade.
É muito importante realizar este processo utilizando equipamento de proteção individual, para evitar ferimentos nas mãos provocados pelas impurezas metálicas afiadas que possam estar retidas nas barras.
O separador magnético para filtros têxteis é adequado para instalações onde seja necessário reter impurezas metálicas magnéticas presentes em líquidos ou substâncias semelhantes que atravessem um conjunto de filtração.
Na seleção, é importante considerar o tipo de material, a força magnética necessária, o número de barras magnéticas, as dimensões do filtro de tecido, a temperatura de funcionamento, o material de construção e os requisitos de limpeza segura.
Adaptamos as dimensões do separador à sua tecnologia, recomendamos o diâmetro e o comprimento adequados do separador e ajudamos a selecionar os ímanes mais apropriados.
